Pórticos limpa grades para usina hidrelétrica de Jupiá – Brasil

PÓRTICOS LIMPA GRADES PARA USINA HIDRELÉTRICA DE JUPIÁ – BRASIL

Sua principal função é mover um rastelo que retira todo entulho da grade da tomada d’agua.

Essa grade tem a função de impedir que elementos como algas, toras, galhos de árvores ou até animais mortos desçam a jusante e prejudiquem o desempenho da turbina/gerador. Um alto acúmulo desses detritos pode causar o colapso de toda a grade, o que causaria um mau funcionamento da central elétrica ou até mesmo avaria nos equipamentos.

Este equipamento desenvolvido pela GH para a limpeza da grade consiste em um rastelo articulado que desce até a parte baixa da grade e fecha automaticamente quando encontra detritos fazendo apreensão e retirada destes detritos. Enquanto o rastelo está sendo baixado, os detritos se acumulam até sua capacidade máxima. Neste momento, o detector de cabos frouxos do equipamento é ativado, permitindo que rastelo cheio de detritos sejam levantados. Esta operação é repetida «n» vezes até que o rastelo atinja o final do ciclo inferior. Estas operações são realizadas de forma manual ou semiautomática.

Foram desenvolvidos 2 pórticos com capacidade de 1m³ (1t), adequados para o trabalho com velocidade de água perpendicular de 1,5m/s. Eles são equipados com guindaste giratório com talha de corrente com capacidade de 1.5t e braço de 2.6m. Os limpa grades têm um percurso de rolamento de 445m.

Esses pórticos foram desenvolvidos para a empresa Voith, que estão sendo instalando na Usina Hidrelétrica de Jupiá (UHE), em Três Lagoas / MS, com o cliente final da CTG.

PÓRTICOS LIMPA GRADES PARA USINA HIDRELÉTRICA DE JUPIÁ – BRASILPÓRTICOS LIMPA GRADES PARA USINA HIDRELÉTRICA DE JUPIÁ – BRASIL

Leer artículo en castellano

Grúas pórticos para la central hidroeléctrica de Jupiá en Brasil

GRÚAS PÓRTICOS PARA LA CENTRAL HIDROELÉCTRICA DE JUPIÁ EN BRASIL

Su función principal es mover un rastrillo que va rascando la reja de la toma de agua.

Esta reja tiene como función impedir que elementos como algas, troncos, ramas de árboles o incluso animales muertos vayan aguas abajo y perjudiquen el rendimiento de la turbina/ generador. Un cúmulo elevado de estos detritos puede producir que toda la reja quede colapsada, lo que provocaría un fallo de funcionamiento de la central eléctrica o incluso una avería de los equipos.

Este equipo desarrollado por GH para la limpieza de la reja consta de rastrillo fijo que baja al ras de la reja y otro rastrillo articulado para el cierre y apresamiento de los detritos. Mientras se va bajando los rastrillos, se acumulan detritos en su interior hasta su capacidad máxima. En este momento, se actúa el detector de cable flojo del equipo, permitiendo subir los rastrillos llenos de detritos. Esta operación se repite “n” veces hasta que los rastrillos lleguen al final de carrera inferior. Estas operaciones se hacen en manera manual o semiautomática.

Se han fabricado 2 grúas pórtico de capacidad 1m³ (1t) que son aptas para hacer la labor con velocidad perpendicular de agua de 1,5m/s. Van equipadas con plumín con polipasto de cadena con capacidad de 1,5t y brazo de 2,6m. Los pórticos tienen un recorrido de traslación de 445m.

Estos pórticos se han desarrollado para la empresa Voiht que los va a instalar en la Usina Hidroeléctrica (UHE) Jupiá, en Tres Lagoas/MS con cliente final CTG.

Grúas pórticos para la central hidroeléctrica de Jupiá en BrasilGrúas pórticos para la central hidroeléctrica de Jupiá en Brasil

Leia o artigo em brasileiro

ROSTEN electric hydro power plant (Norway)

Pictures of the 130/10/10 ton EOT Crane in Otta (Norway).
This 130 ton EOT Crane has two auxiliary hoists placed bellow each girder of the EOT Crane.

Read more

DSCN0012

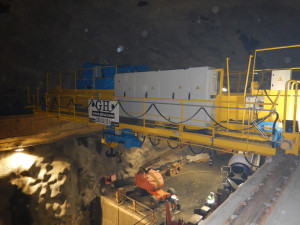

Fotos de la instalación de la grúa especial de 130t, montada en la central eléctrica de Rosten (Noruega). Esta grúa puente cuenta además con dos elevaciones auxiliares, mediante dos polipastos de 10t cada uno, los cuales van suspendidos de las propias vigas de la grúa principal.

DSCN0013 DSCN0009DSCN0065 DSCN0046

Datek Lofteteknikk
