Diseño de grúa especial para las instalaciones de Gestamp en Valencia

DISEÑO DE GRÚA ESPECIAL PARA LAS INSTALACIONES DE GESTAMP EN VALENCIA

Cuando la grúa no es el objetivo.

Aunque en GH Cranes fabricamos alrededor de 50 grúas estándar a la semana, nuestro equipo de ingenieros, así como el departamento de oficina técnica, estudian proyectos especiales para ofrecer al cliente la mejor solución de elevación, en función de las características de la nave o del tipo de objetos a manipular.

Es el caso de la grúa aporticada diseñada y fabricada para las instalaciones de Gestamp en Almussafes (Valencia), donde el cliente va a montar una nueva presa de estampación en caliente.

El tamaño de esta presa impediría el desplazamiento por la nave de la grúa existente, por lo que el cliente pretendía recrecer toda la nave y levantar el puente grúa actual para poder pasar por encima de una nueva prensa.

Tras estudiar las características de la nave y la instalación, desde GH ofrecimos una solución de grúa puente con diseño aporticado hacia arriba, que permite disponer el carro de manera embutida, con lo cual se ha evitado tener recrecer la nave.

Este puente grúa birraíl de 20/10tn y luz de 29m, cuenta con variadores en todos los movimientos, incluso en ambas elevaciones y también de un sistema de limitación de zona para que el gancho no pase por encima de la prensa.

En este caso, el objetivo del cliente no era la instalación de una nueva grúa, sino recrecer la nave para reaprovechar la grúa ya existente. Esta solución ofrecida por GH le ha supuesto a Gestamp un ahorro de costes y de tiempo de trabajo en las obras de adecuación de la nave.

Diseño de grúa especial para las instalaciones de Gestamp en ValenciaDiseño de grúa especial para las instalaciones de Gestamp en Valencia

Core+-Stability

CORE+ STABILITY, LA SOLUCIÓN PARA EL CONTROL DEL BALANCEO DE LA CARGA

Porque la potencia sin control no sirve de nada.

En muchas ocasiones, en el manejo de objetos mediante una grúa puente para ensamblar piezas complejas de manera delicada y precisa, los movimientos de balanceo de la carga que se producen durante la traslación de la misma, dificultan y ralentizan estos procesos de manipulado y ensamblaje.

En estas circunstancias se requiere una grúa fiable, precisa, que mantenga la carga estable incluso a altas velocidades.

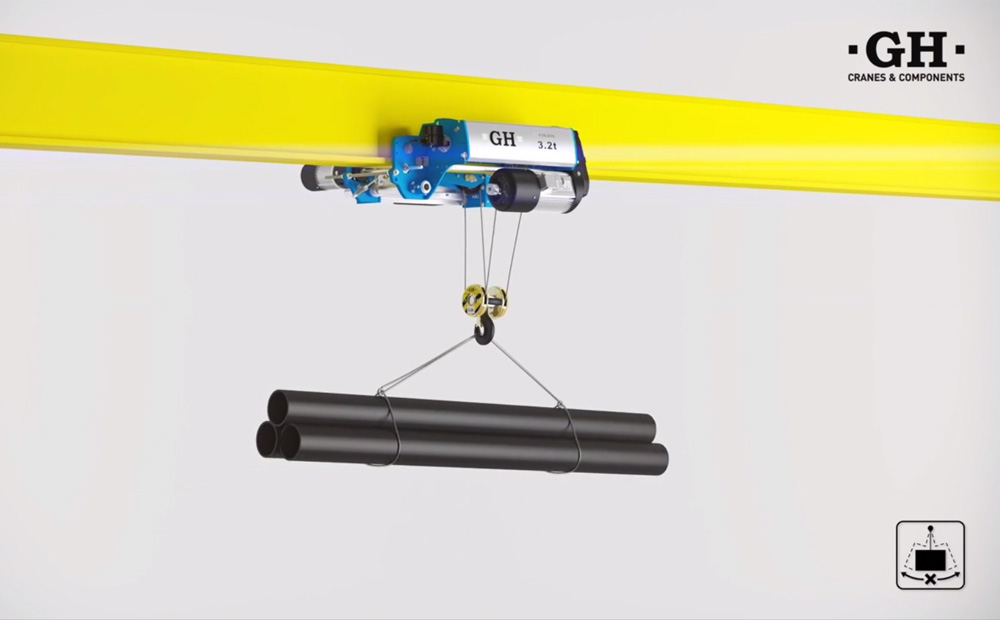

GH implementa en sus grúas un sistema de estabilización de la carga, a través de su solución CORE+ STABILITY.

Las características de este sistema desarrollado por GH, son las siguientes:

  • Reducción del efecto balanceo debido a los movimientos de aceleración y frenado de la carga.
  • Efectivo para los movimientos tanto del carro como de grúa.
  • Pantalla táctil: De fácil configuración y que permite la supervisión del estado de la grúa (consumo eléctrico, alarmas, errores del sistema).
  • Fácil adaptación a grúas existentes. La unidad CORE+ se puede fijar a la puerta del armario eléctrico.

Este sistema ofrece varias ventajas frente a otras grúas que no tienen instalado un sistema de control de la estabilidad, en los procesos de manipulado y transporte de la carga.

  • Mayor velocidad + Mayor precisión = Productividad y Seguridad incrementadas.
  • Sin complicaciones para el operario: El sistema reduce el balanceo automáticamente.

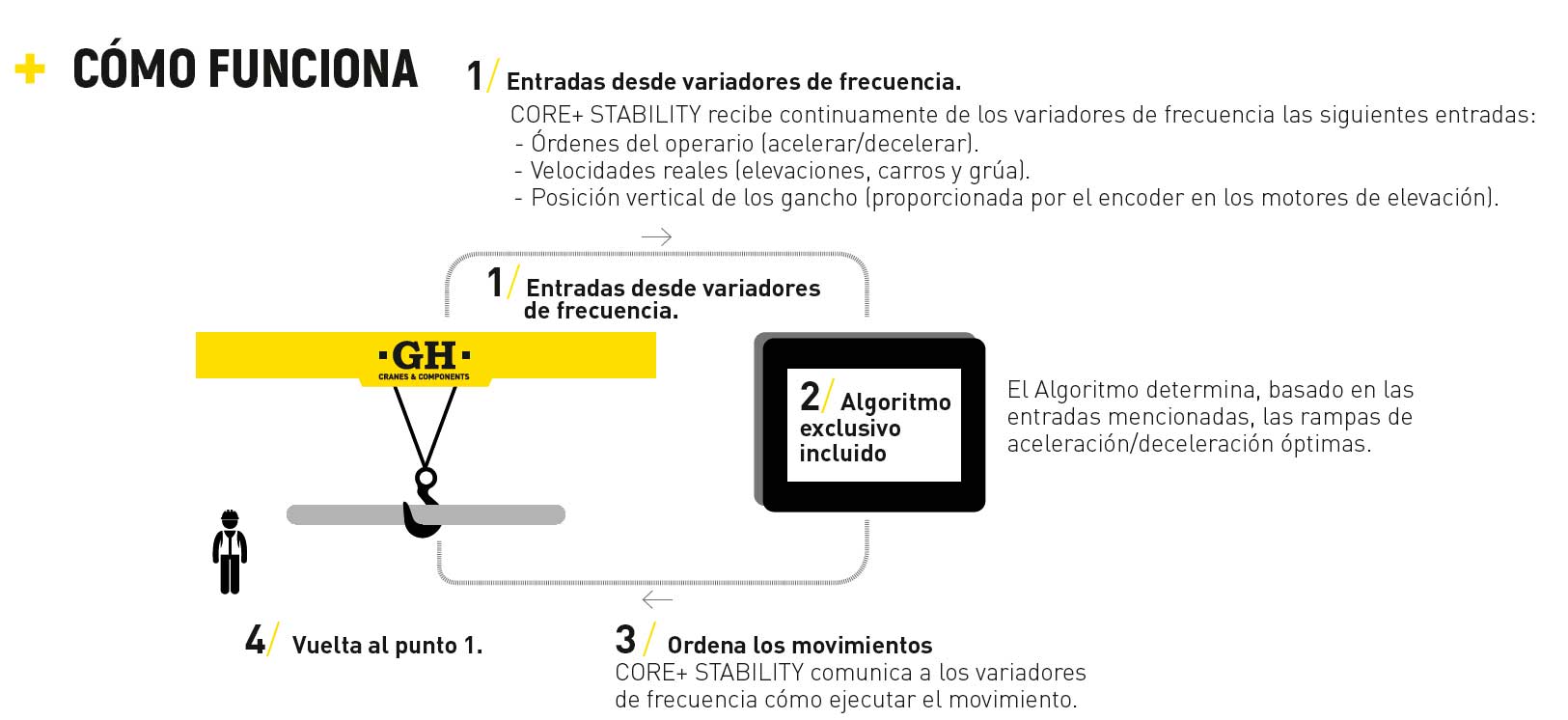

CÓMO FUNCIONA ESTE SISTEMA

1/ CORE+ STABILITY recibe continuamente de los variadores de frecuencia las siguientes entradas:

  • Órdenes del operario (acelerar/decelerar).
  • Velocidades reales (elevaciones, carros y grúa).
  • Posición vertical de los ganchos (proporcionada por el encoder en los motores de elevación).

2/ El algoritmo exclusivo incluido, basándose en las entradas mencionadas, determina las rampas de aceleración/deceleración óptimas.

3/ CORE+ STABILITY comunica a los variadores de frecuencia cómo ejecutar el movimiento.

4/ Vuelta al punto 1.

Este sistema complementa nuestras grúas, dando como resultado un producto de gama alta, que multiplica la producción, mejora las prestaciones y aumenta la seguridad.

COREPLUS-STABILITY sistema antibalanceo



GH ofrece mayor productividad por el mismo precio

En GH sabemos que producir más en menos tiempo es el sueño de nuestros clientes.

Por eso hemos sido los primeros en incorporar un variador en la elevación como estándar. Con ello incrementamos en un 60% la velocidad sin carga y mejoramos la precisión.

Además, GH proporciona una velocidad estándar de traslación mayor que la competencia.

Vamos a ver la diferencia en un ciclo completo.

La velocidad en elevación para cargas iguales o superiores al 25% es la misma que la de otras marcas. Pero la velocidad en traslación con GH aumenta con poca carga.

7diferencias4-4

Si calculamos la diferencia en total vemos que con GH tardamos 3,625 minutos en hacer un ciclo. Hacemos 15 ciclos en una hora.

Y con otras marcas 4,5 minutos. 12 ciclos a la hora.

En definitiva, hemos incorporado un variador en la elevación para incrementar la productividad y ahorra gastos.

7diferencias4-6

GH. Compromiso con la eficacia.
